塑料儲罐的燒制工序有哪些
作者：hengke來源：河北華盛節(jié)能設備有限公司時間：
2022-01-03 02:51 訪問量：
次
描述：塑料儲罐一般是采用滾塑工藝成型的。材質有滾塑專用料包括線性低密度聚乙烯（LLDPE）或線性中密度聚乙烯（LMDPE）。它的特點是可以盛裝常溫下的無機酸、堿、鹽大部份物質及許多有機物。

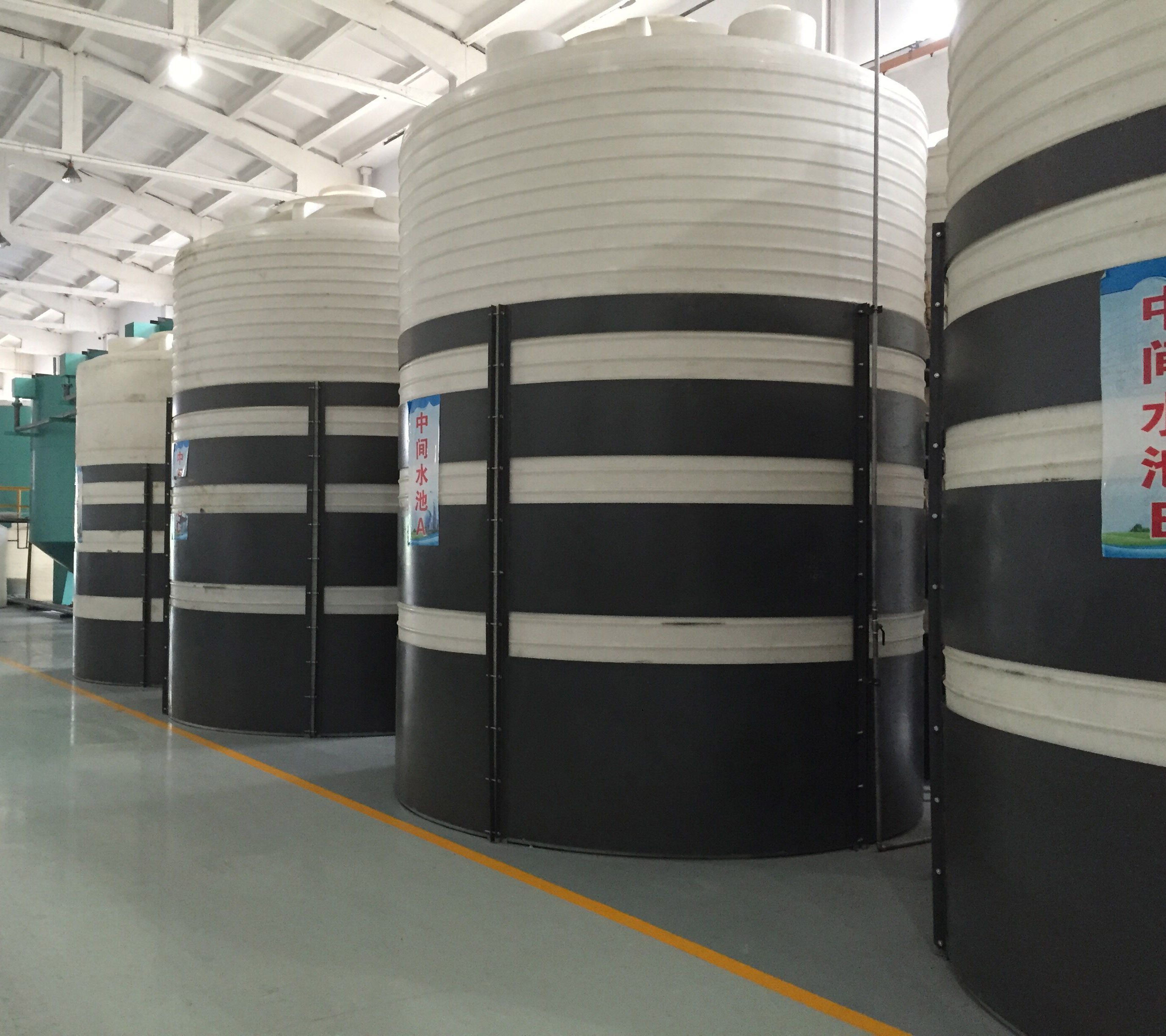

塑料儲罐的燒制工序有哪些
第二步：加溫方式：液化氣加溫；
第三步：封頭火把個數(shù)：7個；
第四步：底部火把個數(shù)：7個；
第五步：火把與罐體距離：25cm左右；
第六步：整個燒火進程根據(jù)溫度高低確定，溫度低于下述操作溫度將適當延長燒制時間大概10分鐘左右；
第七步：局部加溫：
前15分鐘人工火把對罐體所有液位法蘭，出料口進行加溫。此做法能使法蘭先上料，內部充實。在整個加溫過程中人孔、法蘭都需人工火把加溫170℃-190℃。
第八步：整體加溫：
10分鐘后打開底部、封頭、罐體所有火把，根據(jù)溫度調節(jié)火焰大小。加溫過程中應不停測試溫度，確保溫度不會過低或過高。底部溫度控制范圍在165℃-190℃，不能超過200℃，否則罐體顏色會發(fā)黃。封頭溫度可稍低于底部溫度165℃-180℃，罐體溫度160℃-175℃。在滾圈圓整且小規(guī)格模具應采用正反轉，時間間隔10分鐘左右一次。此做法為確保法蘭內部充實，罐體壁厚均稱。罐體兩端升降停留間隔為2分鐘左右，此時要特別要注意兩端中間第1、2、3三個火把的溫度控制，兩端中間部位的厚度取決于頭20分鐘溫度的準確把握，溫度要稍高增加厚度的效果明顯。另外人孔處首個火把位置應特別注意，溫度180℃左右。
第九步：停火：50分鐘到1小時后打開人孔口，照明燈觀察內部情況，底部呈透明狀，罐體呈白色，仍需繼續(xù)燒直至透明停火。在停火狀態(tài)下主機仍需繼續(xù)運轉冷卻塑料儲罐2小時以上。

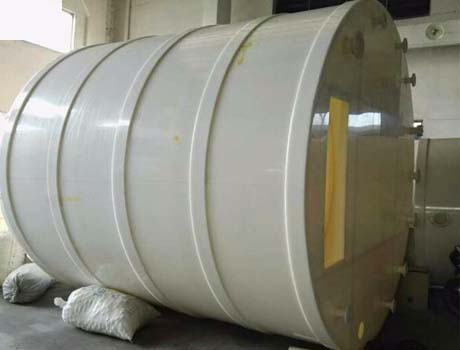

塑料儲罐所用塑料的小軟化點為108℃，大碎裂點為-70℃，所以一般可用于盛裝溫度-40℃-60℃的液體。若盛裝液體比重較重或溫度高于60℃時，應采用鋼襯塑防腐儲罐，以防儲罐軟化變形。若儲罐用于化學反應或稀釋，事先應做相應的試驗，測定反應或稀釋高溫度。
塑料儲罐,防腐儲罐
